簡擺顎式破碎機設計技巧及改進方法

作者來源：中譽鼎力 | 發布時間： 2018-09-06

導讀：

簡擺顎式破碎機設計技巧及改進方法隨著我經濟的持續發展，我的鋼鐵工業和礦業得到了快速的發展，各種金屬，非金屬，化工礦物等物料的社會需求量和生產規模的日益擴大，需要破碎的物料量迅速增加，因此，破碎機的需求也越來越大，各種規格破碎機的開發與

簡擺顎式破碎機設計技巧及改進方法

隨著我經濟的持續發展，我的鋼鐵工業和礦業得到了快速的發展，各種金屬，非金屬，化工礦物等物料的社會需求量和生產規模的日益擴大，需要破碎的物料量迅速增加，因此，破碎機的需求也越來越大，各種規格破碎機的開發與發展，與建筑，高等級公路，橋梁，水壩和礦業的發展息息相關，它的使用范圍也越來越廣.顎式破碎機是礦山生產、建設用料加工及聚合化工生產的主要設備之一，被廣泛地應用于各種金屬與非金屬礦山、化工礦物以及水泥、建材等物料的生產加工中。

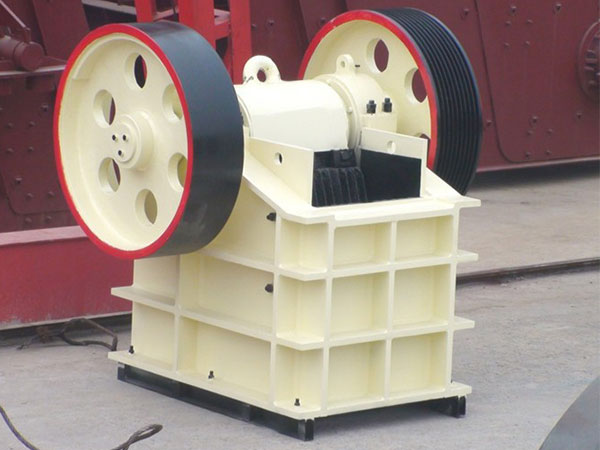

簡擺顎式破碎機

在顎式破碎機運行中常有如下情況發生：在正常載荷下推力板突然發生折斷現象，而在破碎機中掉進非破碎物或機器嚴峻載的情況下，甚至泛起機座開裂、動顎破裂時推力板也會發生折斷現象。

通常，顎式破碎機偏心軸轉數的增高和破碎比的增大，功率消耗亦隨之增加。襯墊用鋅合金或塑性大的鋁板制成。在常規顎式破碎機設計中，一般都是按設備構造和制式的觀點來決定各個斷面的尺寸，或者把動顎看作為簡支梁，按大家所熟知的強度理論校對各冷斷面的主應力。作用在機架前、后壁上的力。我出產的900mm×1200mm井下簡擺顎式破碎機的工作空間的兩側壁上也裝有錳鋼襯板。

在顎式破碎機的設計中為了使破碎板與顎板緊密貼合，并且有由可塑性材料制成的襯墊襯于其間，因為機架受力比較惡劣，因此，設計時，通常根據類似機架的結構斷面尺寸，近似地校核它的強度，對于整體機架，可以看作是一個靜不定框架，在顎式破碎機的前壁上作用有破碎力，后壁上作用有推力板的作用力，在兩側壁的軸承處作用有支反力。顎式破碎機整體機架又分為整體鍛造型和鋼板焊接型，鋼板焊整體機架比整體鍛造機架的制造工藝簡樸、重量輕，具有的強度和剛度，而定顎襯板下端支承在焊于機架上的鋼板上，上端用鋼板壓緊。當然，顎式破碎機規格尺寸愈大，功率消耗也愈大。

簡擺顎式破碎機的動顎垂直行程小，雖然克服了復擺顎式破碎機垂直行程大的缺點，但它的上部水平行程小(破碎腔上部皆為較大的礦塊，欲破碎它們，需要較大的水平行程)，因此，該破碎機不能滿足礦石破碎所要求的壓縮量，破碎效果差。如果增大動顎上部的水平行程，則然會使下部水平行程增大，從而造成產品粒度更加不均勻。

動顎心軸位置提高而且向前移動到破碎腔嚙角分線上可以解決一般簡擺顎式破碎機的缺點，即了動顎上部與下部水平行程的差異，提高了物流量。在保持原有生產量的基礎上大大增加了破碎量，使破碎機朝著大型化、高生產率的方向發展，擴大了顎式破碎機的應用范圍。
