雙輥破碎機結構圖_工作原理

作者來源：中譽鼎力 | 發布時間： 2019-04-11

導讀：

【雙輥破碎機結構圖_工作原理】雙輥破碎機是比較傳統的碎石機械，對輥式碎石機構造簡單，過分粉碎現象少，輥面上的齒形、尺寸、排列可隨石子特性而變化，可對中硬和軟巖石進行中、細破碎，如硫酸廠中通常常使用顎式破碎機對硫鐵巖石進行一次破碎，使直徑符合20~30毫米，再進入雙輥式碎石機進行次破碎，使巖石直徑符合5毫米以下，符合沸騰爐的要求。

雙輥破碎機可供選礦、化工、水泥、耐火材料、磨料、建筑材料等工業部門中整型破碎各種高、中等莫氏硬度的巖石和石料之用，尤其開工中筑材料工業中生產瓜米石和綠豆砂等機械，有較通常碎石機器更優良的成效，雙輥破碎機通過漫長的發展大型項目，無被淘汰，依然在破碎工業扮演者重要的破碎角色，它的破碎成效是大家有目共睹的，也是不在少數用戶認同的。

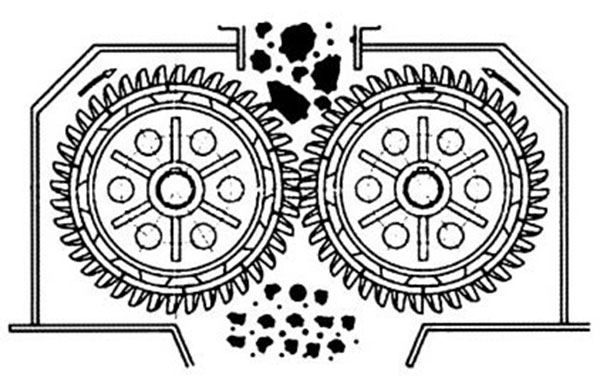

雙輥破碎機結構圖及工作原理

對輥式碎石機主要由輥輪構成、輥輪支撐軸承、壓緊和調整系統和驅動系統等部分構成，兩輥輪之間裝有楔形或墊片調整系統，楔形系統的頂端裝有調整螺絲，當調整螺絲將楔塊向上拉起時，楔塊將活動輥輪頂離不變輪，即兩輥輪空間變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的影響下兩輪空間變小，出料粒度變小，墊片系統是通過增減墊片的數目或厚薄來調整出料粒度大小的，當添加墊片時兩輥輪空間變大，當減少墊片時兩輥輪空間變小，出料粒度變小，

驅動機構是由兩個電機，通過三角皮帶驅動到槽輪上拖動輥輪，根據相對方向運動運行，在破碎石子時，石子從入口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出，為了安，驅動部分應根據實際情景自行安裝安罩。
