從結構到性能，彈簧、單缸和多缸3種主流圓錐碎石機的區別！

作為市場上主要的二破產品——圓錐碎石機，近年來因技術、操作方便、安逐漸受到用戶的喜愛。小編就帶大家更深入地認識一下3種市場主流的圓錐碎石機類型：彈簧、單缸和多缸。

產品介紹

從20世紀初圓錐碎石機誕生，先后經歷了西蒙斯圓錐碎石機、底部單缸液壓圓錐碎石機、液壓圓錐碎石機、懸盤式圓錐碎石機、重型短頭圓錐碎石機和細碎圓錐碎石機等各個歷史發展階段。

圓錐碎石機廣泛應用于礦山礦石破碎、冶金工業、化學工業、建筑工業、建筑垃圾回收、水泥工業及砂石制造行業等域。

圓錐碎石機設備性能好，使用成本低，設備單價高，從20萬人民幣到500萬人民幣不等。圓錐碎石機的質量和穩定性是當前中礦山設備制造企業技術實力的體現，企業業績成敗很大程度也是取決于圓錐碎石機銷量。

改革開放前20年，因內各域技術、資金和政策的關系，彈簧式圓錐碎石機因價格便宜而得到廣泛的應用。近10年，隨著科技、經濟發展和政策引導，效率、安、環保成為了主流趨勢，多缸和單缸液壓圓錐碎石機逐漸受到用戶的歡迎。

產品分析

目前內市場上主流的圓錐碎石機系列產品有：彈簧式（西蒙斯）圓錐碎石機、多缸液壓圓錐碎石機和單缸液壓圓錐碎石機等。

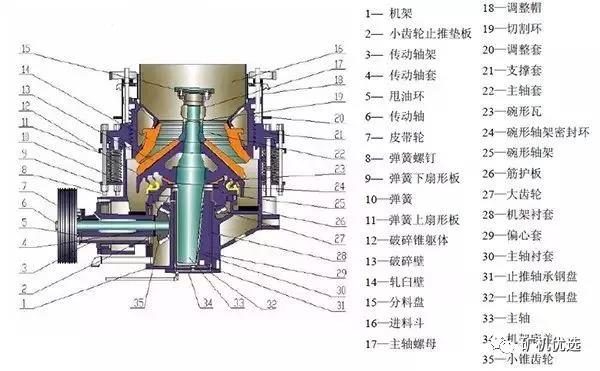

▲彈簧圓錐碎石機結構圖

彈簧圓錐碎石機從結構上主要分為六大總成：定錐總成、動錐總成、傳動總成、彈簧機構、碗型軸架部、機架總成。其輔助部分，由電氣系統、稀油潤滑系統組成。

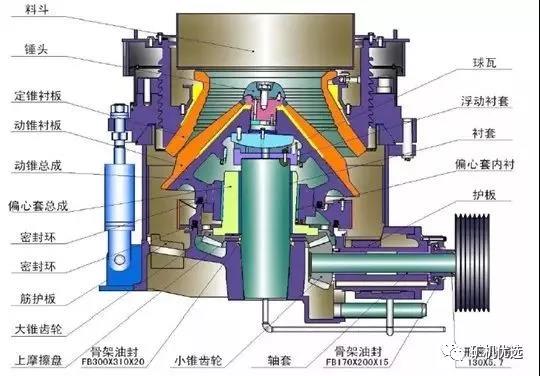

▲多缸液壓圓錐碎石機結構圖

多缸液壓圓錐碎石機有以下六大部分：（1）下機架部：機架主軸導向銷；（2）偏心套部：偏心套平衡圈大錐齒輪；（3）傳動部：傳動軸小錐齒輪軸套；（4）支撐套部：支撐套鎖緊缸鎖緊螺母；（5）調整環部：調整環，軋臼壁；（6）動錐部：軀體破碎壁錘頭球形瓦。其輔助部分，由電氣系統、稀油潤滑系統組成。

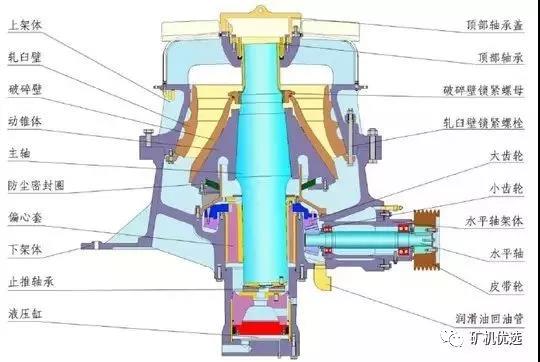

▲單缸液壓圓錐碎石機結構圖

單缸液壓圓錐碎石機的結構主要分為六大部分：（1）上機架總成；（2）下機架總成；（3）動錐總成；（4）傳動軸總成；（5）偏心套總成；（6）液壓缸總成。其輔助部分，由電氣系統、稀油潤滑系統組成。

多缸和單缸液壓圓錐碎石機區別

多缸液壓圓錐碎石機的主軸不動，液壓推手或液壓馬達通過調整帽帶動調整環，使其在支撐套內旋轉，從而調節排料口大小。

單缸液壓圓錐碎石機的主軸則是轉動的，在液壓缸的作用下，主軸上抬或下墜，進而調節排料口大小。

相比而言，單缸液壓圓錐碎石機對技術和選材的要求更為和嚴格。

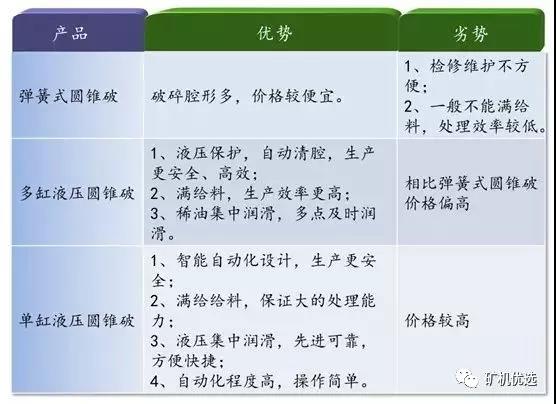

優缺點對比

作為當前市場上的主流圓錐碎石機產品，彈簧、多缸、單缸三種系列各有什么優勢和劣勢呢？

技術對比

技術、加工精良、流程規范的行業軍生產企業，它們往往注重設備研發，引進外技術。設備加工環節的嚴格、細致、智能化程度、關鍵技術的掌握是小廠商不能企及的。

以質檢為例，大廠商一般都有嚴格的質量控制環節，材料進廠有的材質化驗流程，承壓或承重較大的機體類鑄件都需經過滲透探傷（主要針對容易出現裂紋、受力較大的部位）檢驗，所有軸承、主軸等運轉部件都需經過聲波探傷檢查。

案例現場

山東400t/h金礦石破碎生產線（交鑰匙工程）

設備配置：PE750*1060顎破1臺，PYY300圓錐碎石機3臺，3YK2170篩分機3臺，ZSW1142喂料機1臺。

成品規格：0-12mm

產品信息：PYY單缸液壓圓錐碎石機采用PLC控制系統，分細碎型（5種型號）和中碎型（4種型號），前者高時產可達1250t，后者高可達1400t。

浙江舟山時產1500-1800噸凝灰?guī)r破碎EPC總包項目

設備配置：F5X1660喂料機，C6X160顎破，HST315圓錐碎石機，S5X2460篩分機，S5X2160篩分機等。

物料：凝灰?guī)r

出料：0—5—15—20—38mm

產品信息：?jiǎn)胃滓簤簣A錐碎石機可配置智能化的電控系統，實現生產線的自動化、智能化和集中化，遠程監控系統（物聯網）可以讓所有設備融入到網絡當中，只要有一臺能上網的設備，就能查看設備的運行情況。

湖南350t/h河卵石破碎EPC項目

設備配置：ZG400喂料機、GPY300S-EC顎破、HPY300-M圓錐碎石機、2YKR3073篩分機等。

原料類型：河卵石

成品規格：0-5mm，5-15mm，15-25mm

產品信息：GPY系列單缸液壓圓錐碎石機分中碎型（4種型號）和細碎型（2種型號），產量根據緊邊排料口尺寸從115t/h到1200t/h不等（中碎型）。

喀麥隆花崗巖鋼架石料破碎生產線

設備配置：GZD1300*4900喂料機，PE900*1200顎式破碎機，HST250/S2液壓圓錐碎石機，PFW1318歐版反擊式碎石機，2YZS2460圓篩分機，2YZS2160圓篩分機。

產量：250t/h

進料粒度：700mm

出料粒度：0-5，5-15，15-25mm

產品信息：HST單缸液壓圓錐碎石機配置自動控制系統，有4中不同型號，每種有粗、中粗、細、中細、細不同腔形，裝機功率從90kw到135kw不等。

江西700t/h石灰石生產線

設備配置：PE1000*1200鄂式破碎機/兩臺，SJ1500S單缸液壓圓錐碎石機碎機/兩臺，2YK3072篩分機/一臺。

出料規格：0-31.5mm

產品信息：?jiǎn)胃滓簤簣A錐碎石機有3種型號，大型號SK1800產能在750-1200t/h，該生產線中所使用的SJ1500S的時產也在350-700t之間。

從上述各大圓錐碎石機生產廠商的大型項目中，我們發現二段主要破碎設備大多使用的是單杠液壓圓錐碎石機。這種大型的生產線項目，一般都具有規模大、產量大、智能化程度高、管理規范、生產效率高等特性。

時間就是金錢、時間就是生命。在這類大型建設項目中，彈簧圓錐碎石機逐漸被市場所淘汰的原因在于其維修或更換件的時間過長，耽誤了生產效率。

小結

在礦產資源緊缺，各在海外搶奪資源的背景下，圓錐碎石機的市場將會更加廣闊。

圓錐碎石機相對于顎破和反擊式碎石機而言，其技術要求更高，失之毫厘差之千里，微小的細節就可能會影響設備的使用壽命，故在選購時要以的大廠家為準。
