碎石機原理與專門術語

作者來源：中譽鼎力 | 發布時間： 2018-10-17

導讀：

碎石機原理與專門術語碎石機是指排料中粒度過三毫米的含量占總排料量50%以上的石粉機器。破碎工作常按喂料和排料粒度的大小分為初級破碎、二段破碎和整型破碎。分類：使用的碎石機器有pe顎破機、pf反擊破、錘頭破碎機、復合式碎石機、旋回碎石機、圓

碎石機原理與專門術語

碎石機是指排料中粒度過三毫米的含量占總排料量50%以上的石粉機器。破碎工作常按喂料和排料粒度的大小分為初級破碎、二段破碎和整型破碎。

分類：使用的碎石機器有pe顎破機、pf反擊破、錘頭破碎機、復合式碎石機、旋回碎石機、圓錐破碎機、輥式碎石機等多種。

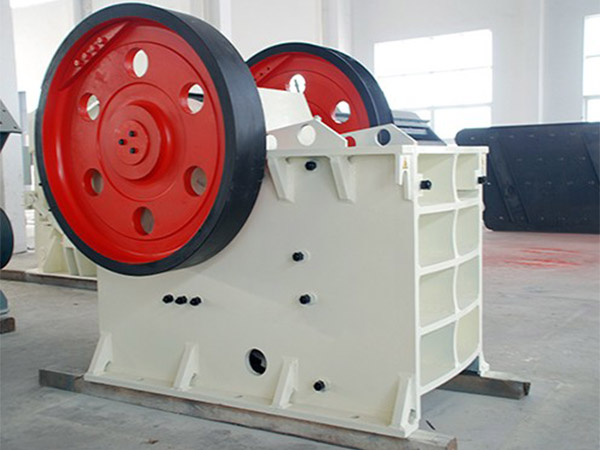

一、pe顎破機

pe顎破機普遍使用在礦山、冶煉、建材、公路、鐵路、水利和化學工業等不在少數部門，破碎抗壓受力性能小于320兆帕的各種石子。

pe顎破機原理：

1.碎石腔深而且無死區，提高了給料能力與產能;

2.其破碎比大，機械粒度均勻;

3.墊片式出料口調整系統，便于，調整范圍大，添加了機械的靈動性;

4.潤滑系統安，零件替換便于，保養工作量小;

5.構造簡單，工作，運營成本低。

6.機械節能：單臺機械節能15%～30%，系統節能一倍以上;

7.出料口調整范圍大，可符合不同客戶的要求;

8.雜音低，揚塵少。

pe顎破機碎石原理：

pe顎破機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、不變顎板與活動顎板等構成，其中肘板還起到保險影響。

該系列pe顎破機破碎辦法為曲動擠壓型，電機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而動顎板向定顎板接近，與此此時石子被擠壓、搓、碾等多重破碎;當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的影響下離開定顎板，此時已破碎石子從碎石腔下口排出，由于電機持續操作碎石機動顎作時間性的壓碎和排料，達成大量生產。

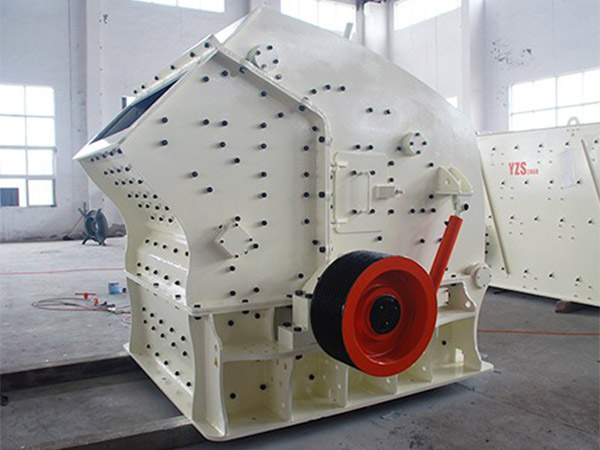

二、pf反擊破

pf反擊破(pf反擊破)能解決粒度小于120-500毫米、抗壓受力性能小于320兆帕的各種粗、中、細石子巖石、石料(硅石、石石灰石、混凝土等)，普遍用在水電、高速公路、機制骨料、破碎等工業。該系列反擊式破碎結構、搭配高鉻板錘、的反擊襯板;適合鵝卵石破碎、節能;，排料粒度大小可調，能簡化解決過程，而且擁有破碎比大、破碎效能高、機械形狀呈m3體、可選擇性破碎等優勢。

pf反擊破碎石原理：

pf反擊破是一種憑借沖擊能來破碎石子的碎石機器。本機工作時，在電機的下，轉子高速操作，石子進入板錘影響區時，與轉子上的板錘碰撞破碎，后又被拋向反擊系統上又一次破碎，然后又從反擊襯板上彈回到板錘影響區再次破碎，此過程重復進行，石子由大到小進入一、二、三、反擊腔重復進行破碎，直到石子被破碎至所需粒度，由卸料口排出。調整反擊架與轉子之間的空間可符合改換石子出料粒度和石子形狀的目的。

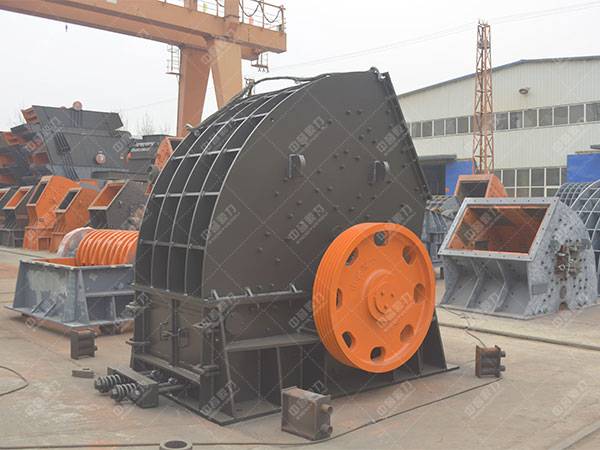

三、錘頭破碎機

錘頭破碎機性能優勢：

錘頭破碎機擁有結構緊湊、組織正確、安裝便于、可觀察維修性好，操作便于。尤其對水泥加工技術組織的適應性好。節省技術組織空間;擁有的結構優勢即對石子破碎的‘破碎比’等優勢。

錘頭破碎機分為普通錘頭破碎機和環錘頭破碎機兩種，環錘式通常在煤炭、焦碳等工業破碎中使用較廣。普通錘式機通常英文前綴用PC表示，英文前綴用PCH表示的通常為環錘頭破碎機。

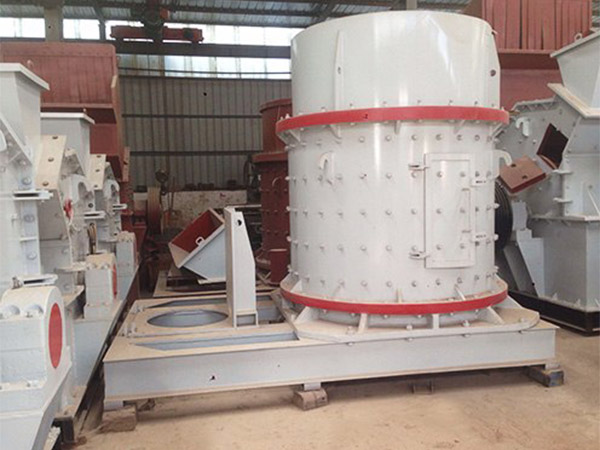

四、復合式碎石機

用途：本機械普遍使用在各種巖石、水泥、耐火材料、鋁礬土熟料、金剛砂、玻璃原料等高硬、特硬巖子的中、整型破碎方面。在機制建筑砂、巖石和各種冶金礦渣的破碎中更是獲得很多使用，與其它型號的碎石機相對產能效率高。

碎石原理：石子由機器頂部垂直落入高速操作的葉輪內，在高速離心力的影響下，與另一部分以傘狀形式分流在葉輪四周的石子出現高速碰撞與粉碎，石子在互相碰撞后，又會在葉輪和機殼之間以石子形成渦流多次的互相碰撞、摩擦而粉碎，從底部直通排出，形成閉路多次循環，由篩選分級機械調整符合所要求的成品粒度。

工作優勢：

(1) 構造簡單正確、操作消耗低。憑借石打石原理，磨損小。

(2) 破碎比高、節能。

(3) 擁有整型破碎、粗磨功能。

(4) 受石子水分含量影響小、含水份可達8%左右。

(5) 更工作雜音低于75分貝(db級)，揚塵污染少。

(6) 適合破碎中硬、特硬巖子。

(7) 機械創m3體，堆積密度大，鐵污染很小。

(8) 葉輪自襯磨損小、易觀察維修。

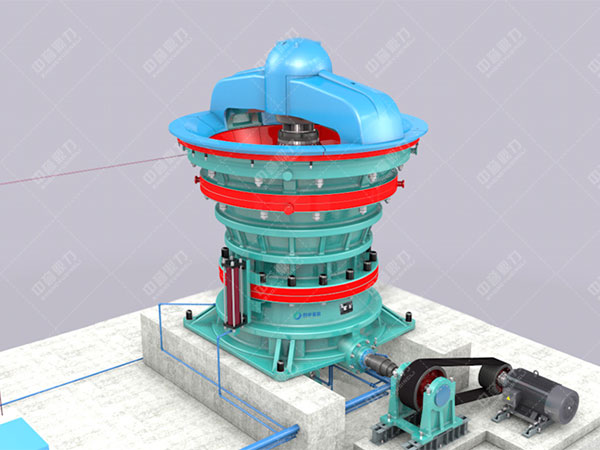

五、旋回式碎石機

旋回式碎石機是憑借破碎錐在殼體內錐腔中的旋回運動，對石子出現擠壓、劈裂和彎曲影響，初級破碎各種莫氏硬度的巖石或石料的大產能碎石機器。裝有破碎錐的主軸的上端支承在橫粱中部的襯套內，其下端則置于軸套的偏心孔中。軸套操作時，破碎錐繞機器線作偏心旋回運動它的破碎動作是持續進行的，故生產效能高于pe顎破機。到70年代初期，大產能旋回碎石機一小時已能解決石子5000噸，很大喂料直徑可達2000毫米。

旋回式碎石機用兩種辦法達成出料口的調整和載保險：一是使用機器辦法，其主軸上端有調整螺母，操作調整螺帽，破碎錐才能或上升，使出料口隨之變大或變小，載時，靠切斷驅動皮帶輪上的保險銷以達成保險; 種是使用液壓辦法的液壓旋回碎石機，其主軸坐落在液壓缸內的柱塞上，改換柱塞下的液壓油體積就可以改換破碎錐的上下位置，從而改換出料口的大小。載時，主軸向下的壓力添加，迫使柱塞下的液壓油進入液壓驅動系統中的蓄能器，使破碎錐隨之以添加出料口，排出隨石子進入碎石腔的非破碎物(鐵器、木塊等),以達成保險。

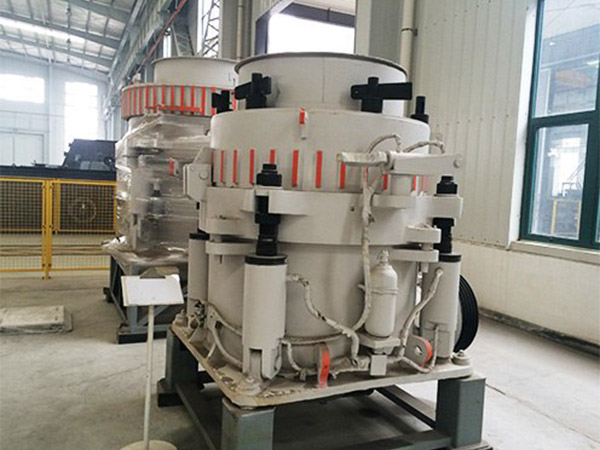

六、圓錐碎石機

圓錐碎石機普遍用在礦山工業、冶金工業、建筑工業、筑路工業、化學工業及硅酸鹽工業，應用在破碎堅硬與中硬巖石及石料，如鐵巖石、石灰石、銅巖石、石英、硅石、砂巖等。

圓錐碎石機結構簡介及主要性能：圓錐碎石機其結構主要有機架、程度軸、動錐體、均衡輪、偏心套、上破碎壁(不變錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、調整系統等幾部分構成.

圓錐碎石機碎石原理：圓錐碎石機工作時，電機的操作通過皮帶輪或聯軸器、圓錐碎石機驅動軸和圓錐碎石機圓錐部在偏心套的迫動下繞一周不變點作旋擺運動。從而使破碎圓錐的破碎壁時而挨近又時而離開固裝在調成套上的軋臼壁表面，使巖石在碎石腔內不斷獲得沖擊，擠壓和彎曲影響而達成巖石的破碎。電機通過傘齒輪驅動偏心套操作，使破碎錐作旋擺運動。破碎錐時而挨近又時而離開不變錐，完畢破碎和排料。支撐套與架體銜接處靠彈簧壓緊，當碎石機內落入金屬塊等不可破碎物料時，彈簧即出現壓縮彎曲，排出異物，達成保險，防止機器損毀。

圓錐碎石機在不可破異物通過碎石腔或因某種因素機器載時，圓錐碎石機彈簧保險系統達成保險，圓錐碎石機排料口添加。異物從圓錐碎石機碎石腔排出，如異物卡在排巖石可使用清腔系統，使排礦繼續添加，使異物排出圓錐碎石機碎石腔。圓錐碎石機在彈簧的影響下，排料口無需人工復位，圓錐碎石機機器恢復正常工作。碎石腔表面鋪有高錳鋼襯板。排料口大小使用液壓或手動進行調整。

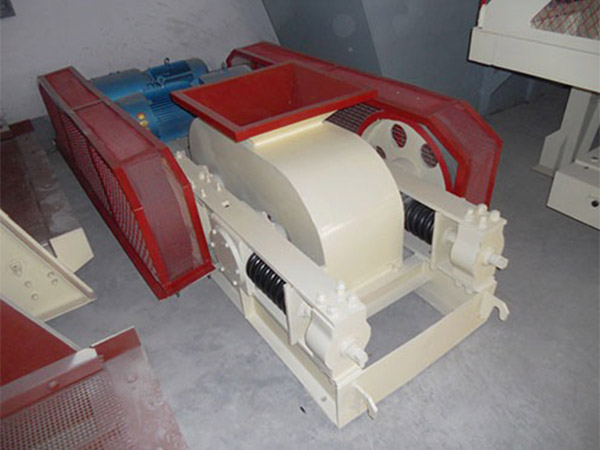

七、輥式碎石機

輥式碎石機分為對輥式碎石機、對輥碎石機、雙輥碎石機三種，應用在在水泥，化工，電力，冶金，建材，耐火材料等工業部門破碎中等莫氏硬度的石子，如石石灰石，爐渣，焦炭，煤等石子的二段破碎，整型破碎工作。該系列對輥式碎石機主要由輥輪構成、輥輪支撐軸承、壓緊和調整系統和驅動系統等部分構成。

雙輥式碎石機碎石原理：

出料粒度的調整：兩輥輪之間裝有楔形或墊片調整系統，楔形系統的頂端裝有調整螺釘，當調整螺釘將楔塊向上拉起時，楔塊將活動輥輪頂離不變輪，即兩輥輪空間變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的影響下兩輪空間變小，出料粒度變小。墊片系統是通過增減墊片的數目或厚薄來調整出料粒度大小的，當添加墊片時兩輥輪空間變大，當減少墊片時兩輥輪空間變小，出料粒度變小。

齒輥式碎石機介紹：

齒輥式碎石機是參照美崗拉克碎石機的結構原理自行設計研制的新機械。本機擁有占據空間小，破碎比大(5-8)，雜音低，構造簡單，易觀察維修的優勢,生產率高(比我而今2PGC齒輥式碎石機生產率高1-2倍)，被破碎石子粒度均勻，過粉碎率低，易觀察維修，載保護靈敏，安等優勢。

齒輥式碎石機應用在煤炭、冶金、礦山、化工、建材等工業更應用在大產能煤礦或選煤廠原煤(含矸石)的破碎。

齒輥式碎石機碎石量大，電機與減速器之間用限距型液力偶合器聯接，防止動力載，傳感器載保護，安。齒輥間距液壓調整，齒輥軸承集中潤滑。齒形優化設計，拉剪力選擇破碎，低耗，出粒均勻。 PCM齒輥式碎石機的誕生替換了我現有的2PGC齒輥式碎石機。

齒輥式碎石機分為雙齒輥式碎石機和四齒輥式碎石機二大系列，雙齒輥式碎石機為機器彈簧式(2PCM)，該齒輥式碎石機可根據破碎石子特性和要求分別配用粗齒輥或中齒輥，四齒輥式碎石機實際由兩臺雙齒輥式碎石機組合而成。
