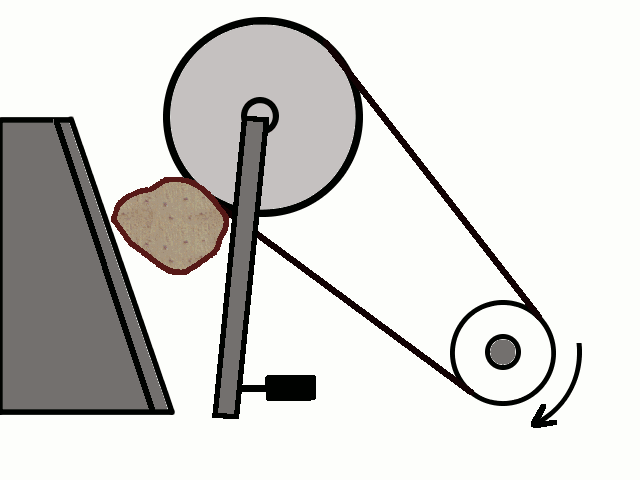

顎式破碎機結構剖面圖

1機架

機架是上下開口的四壁剛性框架，用作支撐偏心 軸并承受破碎巖石的反影響力，要求有的受力性能和 剛度，通常用鑄鋼整體鑄造，小產量機也可用高性能鑄鐵 不變齒板動鄂齒板前襯板后軸板拉桿部 圖1顎式破碎機機器結構剖面圖 替換鑄鋼。大產能機的機架需分段鑄成，再用螺釘加強 鏈接成整體，鑄造做工復雜。自制小產量顎式破碎機的 機架也可用厚鋼板焊接而成，但剛度較差。

2顎板和側護板

定顎和動顎都由顎床和顎板組合，顎板是工作部 分，用螺釘和楔鐵不變?cè)陬�床上。定顎的顎床就是機 架前壁，動顎顎床懸掛在周上，要有的受力性能和剛 度，以承受破碎反力，因而很多是鑄鋼或鑄鐵件。

3驅動件

偏心軸是碎石機的主軸，受有的彎扭力，采 用高碳鋼生產。偏心部分需精解決、熱解決、軸承襯瓦 用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。

4調整系統

調整系統有楔塊式，墊板式和液壓式等，通常采 用楔塊式，由前后兩塊楔塊組合，前楔塊可前后移動， 頂住后推板；后楔塊為調整楔，可上下移動，兩楔塊的 斜面倒向貼合，由螺桿使后楔塊上下移動而調整出料 口大小。

5飛輪

顎式破碎機的飛輪用以存儲動顎空行程時的能量，使機器的工作負荷趨于均勻。帶輪也起著飛輪的 影響。飛輪常以鑄鐵或鑄鋼生產，小產量機的飛輪常制 成整體式。飛輪生產，安裝時要留意靜均衡。

6潤滑系統

偏心軸軸承通常使用集中循環潤滑。心軸和推力 板的支撐面通常使用潤滑油通過手動油槍給油。動顎 的擺角不是很大，使心軸與軸瓦之間潤滑麻煩，常在軸瓦 底部開如果干軸向油溝，中間開一環向油槽使之連通， 再用油泵強制添加干黃油進行潤滑。
