高品質混凝土骨料需求與日俱增，你還不懂工藝設計？那可不行

隨著家與地方對公路鐵路等基礎設施建設的不斷增強，高品質混凝土骨料的需求量也在不斷增加。當前許多水泥企業為走出“產能過剩”的局面，利用現有的石灰石或廢石資源來延伸產業鏈——投資建設混凝土骨料生產線。本文主要介紹生產線的工藝設計及設備選型和注意的問題。

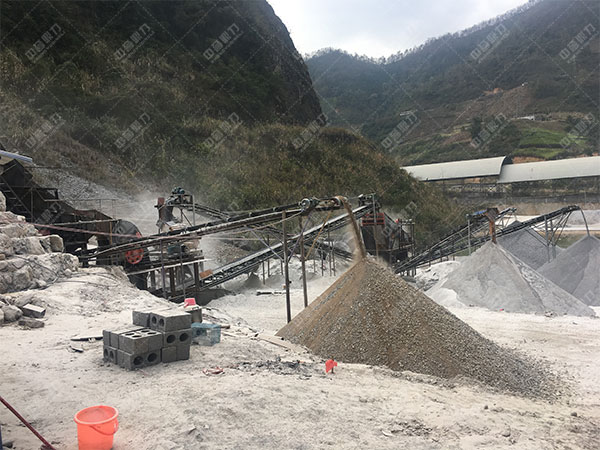

1、設定項目情況

為便于后續我們?cè)谠O(shè)備選型時的說明，這里我們?cè)O(shè)定該混凝土骨料生產線的基本情況如下：

1）產量：400t/h混凝土骨料。

2）四種產品，分別為：0~5mm、5~10mm、10~20mm、20~30mm。

3）混凝土骨料顆粒級配、針片狀含量、土含量等符合—GB/T14685-2001《建筑用卵石、碎石》。

4）物料儲存：露天堆場。

5）環保排放為：≤30mg/m³。

2、主機設備的選擇

混凝土骨料生產線可簡單概括為：破碎、篩分及儲存。為了得到各項指標均符合的骨料產品，主機選型將成為生產線設計時考慮的要問題。

而主機選型則主要取決于其原料中的土含量、原料的硬度、磨蝕性指數等，需注意以下幾個問題：

1）板喂機、往復式給料機、振動篩分給料機的選擇

雖然3種設備都具有給料功能，但是由于原料中或多或少含有量的泥土，而成品骨料要求盡可能少的土含量，所以需在進破碎機之前配置1臺將土篩除的給料設備，這樣，振動篩分給料機就成了較佳的選擇。

當原料中土含量較少時，振動篩分給料機將篩條間尺寸調至合適數值，物料通過給料機后將土篩除即可；當原料中土含量較多時（含土量有時可達20%），設計中則需考慮將給料機篩條間尺寸稍調大些，大部分含土（塊）廢料經振動篩分給料機篩下后再經過1臺振動篩將土篩干凈。

2）破碎機的選擇

根據混凝土骨料行業選用設備的基本情況，擬定的破碎機選型主要為3種：

① 顎式破碎機+反擊式破碎機

成熟、成品率高、成品粒型好（均勻且多呈立方塊狀），符合高速公路鐵路等用混凝土骨料的要求。

② 顎式破碎機+圓錐式破碎機+整形機

設備多、投資大，適用于硬度、磨蝕性指數較高的物料破碎。

③ 錘式破碎機+反擊式破碎機

物料一次破碎，部份返料進反擊破，投資較省，但是維修費用高，大塊骨料成品率低、易過粉碎、粉狀料多、成品骨料抗壓強度低，影響銷售。

終破碎機選型為種—“顎式破碎機+反擊式破碎機”。

3）成品振動篩臺數的選擇

“四種產品”+“一種篩余返料”，振動篩出料共五種，則至少需要選擇1臺四層振動篩。由于考慮到用1臺振動篩篩凈率較低，故選型為2臺成品振動篩。因?yàn)?~5mm產品不符合建筑用碎石要求，且原料含土量較大，為提高產品質量，選擇2臺振動篩也可對0~5mm產品多一次篩除的機會。

3、工藝設備參數表

4、布置圖設計中的注意事項

1）破碎機前受料斗容積的選擇

一般情況下，受料斗設計的容積宜不少于破碎機連續運轉12~15min的工作量，并按運輸車輛載重量校核，通常應容納不小于3輛車的容量。根據以上觀點，對我們所設定的生產線，其受料斗容積和車輛小載重量的選擇分別為80~100t和25~30t較合適。設計“倉容85t”滿足要求。

2）破碎車間設計的注意事項

破碎車間的布置不僅要考慮到物料在破碎過程中的進出料順暢，還要考慮到破碎機巡檢維修的方便，及盡可能減小土建投資費用。因地制宜，受料倉與破碎機間的布置利用地形高差，不僅減小了土建投資，而且對破碎機維修、巡檢及換件等提供了諸多方便。

3）篩分車間設計的注意事項

篩分車間振動篩的布置應在其周邊設計巡檢平臺；車間應封閉、振動篩設備本身應密封以避免篩分時產生大量的粉塵外排。

4）非件連接的注意事項

由于骨料生產線設計中所選用的主機設備均為振幅相對較大的設備，為避免振動設備引起聯動，所以非溜子、風管與主機設備連接時均應為軟連接。

5、設計中的環保問題

5.1 環境污染源

1）混凝土骨料生產線對環境的污染主要是生產過程中產生的粉塵、噪聲和污水。

2）粉塵主要來源于破碎、篩分設備排放點，輸送轉運點，成品骨料堆存卸料點以及外運骨料裝車時的揚塵等等。

3）噪聲主要來源于破碎機、振動篩等設備的運轉過程。

4）污水主要是生活污水，不含有害物質。

5.2 環境保護措施

1）粉塵治理措施

粉塵產生于骨料生產的過程，為控制粉塵排放量，設計中在工藝上盡量減少揚塵環節，減少物料的轉運點和落差，選用揚塵少的設備，使用密閉性能好的輸送和給料設備。

所有的粉塵排放點均采用收塵效率高、技術的收塵器。粉塵排放濃度低于30mg/m³，符合家。

對于成品骨料堆存卸料點的除塵，根據現場水源情況可選擇水噴霧除塵；水源緊張或者我北方寒冷地區的廠區，也可通過建設儲庫及堆棚來減少粉塵排放。

2）噪聲控制

①?gòu)脑O(shè)備選型上盡量選擇噪聲低的設備；

②對噪聲較大設備布置于封閉廠房?jī)?nèi)。

3）污水處理

生活污水經化糞池處理后，排用吸糞車?yán)���，或入排水管網；噴霧除塵屬于消耗水，除塵后自然蒸發。

本文所介紹的混凝土骨料生產線工藝設計中的設備選型、工藝流程及車間布置的注意事項等可供大家參考，是對想當前困境，進軍混凝土骨料行業的水泥企業。
