時產200噸鄂式碎石機型號種類

在礦山，建材和建筑部門主要用作粗碎機和二級碎石機，根據送料口直徑大小，分為大，中，小產量三種，送料口直徑過600MM的為大型鄂式碎石機，送料口直徑在300-600MM的為中型鄂式碎石機，送料口直徑小于300MM的為小型碎石機。

碎石機根據活動顎板的擺動方式不同，可以分為簡單擺動式碎石機（簡擺碎石機），復雜擺動式碎石機（復擺碎石機）和面擺動式碎石機三種。根據活動顎板的擺動方式不同，可以分為簡單擺動式碎石機（簡擺碎石機），復雜擺動式碎石機（復擺碎石機）和面擺動式碎石機三種，除了這些時產200噸鄂式碎石機型號種類，還有其他時產200噸碎石機型號種類：

1、液壓碎石機

2、無磨削碎石機

3、沖擊碎石機

4、錘式碎石機

5、雙腔碎石機

6、楔輥式碎石機

時產200噸鄂式碎石機工作原理

時產200噸鄂式碎石機的工作部分是兩塊顎板，一是不變顎板（定顎），垂直（或上端略外傾）不變在機械前壁上，另一是活動顎板（動顎），位置歪斜，與不變顎板形成上大下小的粉碎腔（工作腔），活動顎板對著不變顎板做時間性的往復運動，時而分開，時而挨近，離開時，巖石進入粉碎腔，成品從底部排出機外；挨近時，使裝在兩塊顎板之間的巖石取得擠壓，彎折和劈裂影響而破碎。

動顎懸掛在心軸上，可作左右擺動，偏心軸運行時，連桿做上下往復運動，驅使兩塊推力板也做往復運動，從而動顎做左右往復運動，達成破碎和卸料，此種碎石機選擇曲柄雙連桿機構，盡管動顎上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，因此工業上多制成大加工能力機和規模中等機，用做破碎堅硬的巖石，另外，這類碎石機工作時，動顎上每點的運動軌跡都是以心軸為的圓弧，圓弧半徑等于該點至軸心的距離，上端圓弧小，下端圓弧大，破碎效能較低，其破碎比通常為3-6，由于運動軌跡簡單，故稱簡單擺動時產200噸鄂式碎石機。

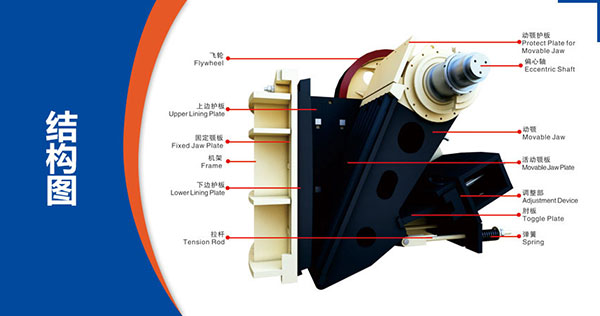

時產200噸鄂式碎石機結構組成

1、機架

機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎巖石的反影響力，要求有的受力性能和剛度，通常用鑄鋼整體鑄造，小產量碎石機也可用高性能鑄鐵替換鑄鋼，大加工能力機的機架需分段鑄成，再用螺絲加強鏈接成整體，鑄造技術復雜，自制小產量時產200噸鄂式碎石機的機架也可用厚鋼板焊接而成，但剛度較差。

2、顎板和側護板

定顎和動顎都由顎床和顎板構成，顎板是工作不分，用螺絲和楔鐵不變在顎床上，定顎的顎床就是機架前壁，動顎顎床懸掛在周上，要有的受力性能和剛度，以承受破碎反力，因而很多是鑄鋼或鑄鐵件。

3、驅動件

偏心軸是碎石機的主軸，受有的彎扭力，選擇高碳鋼生產，偏心部分須精破碎、熱處置、軸承襯瓦用巴氏合金澆注，偏心軸一端裝帶輪，另一端裝飛輪。

4、調整系統

調整系統有楔塊式，墊板式和液壓式等，通常選擇楔塊式，由前后兩塊楔塊構成，前楔塊可前后移動，頂住后推板；后楔塊為調整楔，可上下移動，兩楔塊的斜面倒向貼合，由螺桿使后楔塊上下移動而調整卸料口大小，小產量時產200噸鄂式碎石機的卸料口調整是憑借增減后推力板支座與機架之間的墊片多少來達成。

5、飛輪

顎式破碎機機的飛輪用以存儲動顎空行程時的能量，再用在工業形成，使機器的工作順應趨于均勻，帶輪也起著飛輪的影響，飛輪常以鑄鐵或鑄鋼生產，小產量機的飛輪常制成整體式，飛輪生產，安裝時要留意靜均衡。

6、潤滑系統

偏心軸軸承通常選擇集中循環潤滑，心軸和推力板的支撐面通常選擇潤滑油脂通過手動油槍給油，動顎的擺角不是很大，使心軸與軸瓦之間潤滑麻煩，常在軸瓦底部開如果干軸向油溝，中間開一環向油槽使之連通，再用油泵強制添加干黃油進行潤滑。

時產200噸鄂式碎石機優勢特點

結構緊湊簡單，偏心軸等驅動件受力較��；由于動顎垂直位移較小，破碎時巖石較少有過度破碎的現象，動顎顎板的磨損較小。

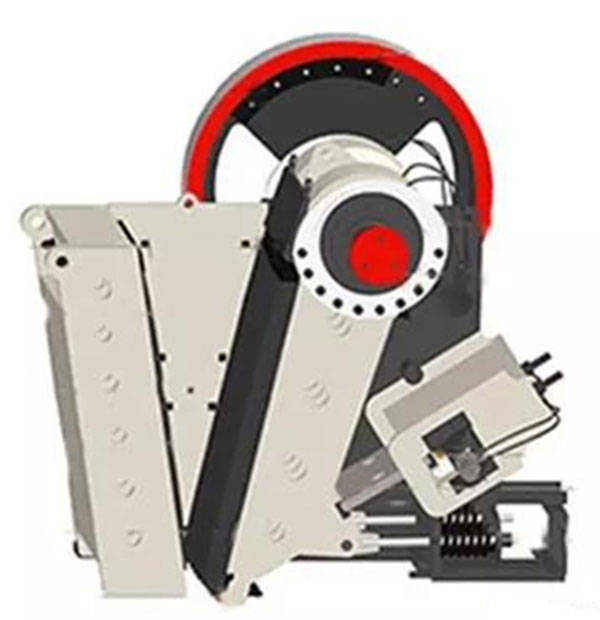

動顎上端直接懸掛在偏心軸上，做為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動顎的下端鉸連著推力板支撐到機架的后壁上，當偏心軸運行時，動顎上各點的運動軌跡是由懸掛點的圓周線（半徑等于偏心距），漸漸向下變成橢圓形，越向底部，橢圓形越偏，直到底部與推力板銜接點軌跡為圓弧線，由于這類機器中動顎上各點的運動軌跡比較復雜，故稱為復雜擺動式時產200噸鄂式碎石機。

復擺式與簡擺式相對較，其長處是：性能較輕，構件較少，結構更緊湊，粉碎腔內充滿程度較好，所裝巖石塊取得均勻破碎，加以動顎下端強制性推出成品卸料，故生產率提高，比同性能的簡擺時產200噸鄂式碎石機的生產率高出20-30%；巖石塊在動顎底部有較大的上下翻滾運動，簡單呈m3體的形狀排出機外，減少了像簡擺式機械中那樣的片狀因素，機械性能較好。
